Unsere Drehkolbenpumpe im Überblick

Serienausstattung Drehkolbenpumpen-Baureihe D70:

(Druckbereich bis 5 bar)

  • Kolbenqualität SBR ( auf Wunsch - NBR )
  • Stirnseitige Verschleißplatten Hartox
  • Schlepperausführung: Zapfwellenprofil 6-teilig 1 3/8" DIN 9611
  • Elektromotorausführung: Glattwelle mit Passfeder DIN 6885
  • Abschmierbare Wellenabdichtung
  • Ideal für den Einsatz in Rohrleitungssystemen
  • Rindergülle
  • Schweinegülle
  • Biomasse von Biogasanlagen
  • Modularer Aufbau für schnellen Kolbenwechsel!
  • extreme Langlebigkeit
  • Sie haben nahezu keine Ausfallzeiten
  • nur wenige Handgriffe und weiter geht‘s!

Elektroantrieb, max. Betriebsdruck 2 bar

Typ Antriebsleistung Hub-Vol. Maximale Drehzahl Maximale Fördermenge*
D-SW-70 Baugröße 70-420
  kW l/U U/min m³/h l/min
70 4,0 1,25 234 18 293
70 4,0 1,25 346 26 433
70 5,5 1,25 446 33 558
140 5,5 2,50 234 35 586
140 7,5 2,50 346 52 866
140 7,5 2,50 446 67 1.117
210 7,5 3,76 234 53 879
210 11,0 3,76 346 78 1.299
210 15,0 3,76 446 100 1.675
280 11,0 5,01 234 70 1.172
280 15,0 5,01 346 104 1.732
280 18,5 5,01 446 134 2.233
350 15,0 6,26 234 88 1.465
350 18,5 6,26 346 130 2.166
350 22,0 6,26 446 167 2.792
420 18,5 7,51 234 105 1.758
420 22,0 7,51 346 156 2.599
420 22,0 7,51 446 201 3.350

* theoretische Fördermenge

Elektroantrieb, max. Betriebsdruck 4 bar

Typ Antriebsleistung Hub-Vol. Maximale Drehzahl Maximale Fördermenge*
D-SW-70 Baugröße 70-420
  kW l/U U/min m³/h l/min
70 4,0 1,25 234 18 293
70 5,5 1,25 346 26 433
70 7,5 1,25 446 33 558
140 7,5 2,50 234 35 586
140 11,0 2,50 346 52 866
140 11,0 2,50 446 67 1.117
210 11,0 3,76 234 53 879
210 15,0 3,76 346 78 1.299
210 15,0 3,76 446 100 1.675
280 15,0 5,01 234 70 1.172
280 18,5 5,01 346 104 1.732
280 22,0 5,01 446 134 2.233
350 18,5 6,26 234 88 1.465
350 22,0 6,26 346 130 2.166
350 30,0 6,26 408 153 2.554
420 22,0 7,51 234 105 1.758
420 30,0 7,51 355 160 2.666
420 30,0 7,51 408 184 3.064

* theoretische Fördermenge

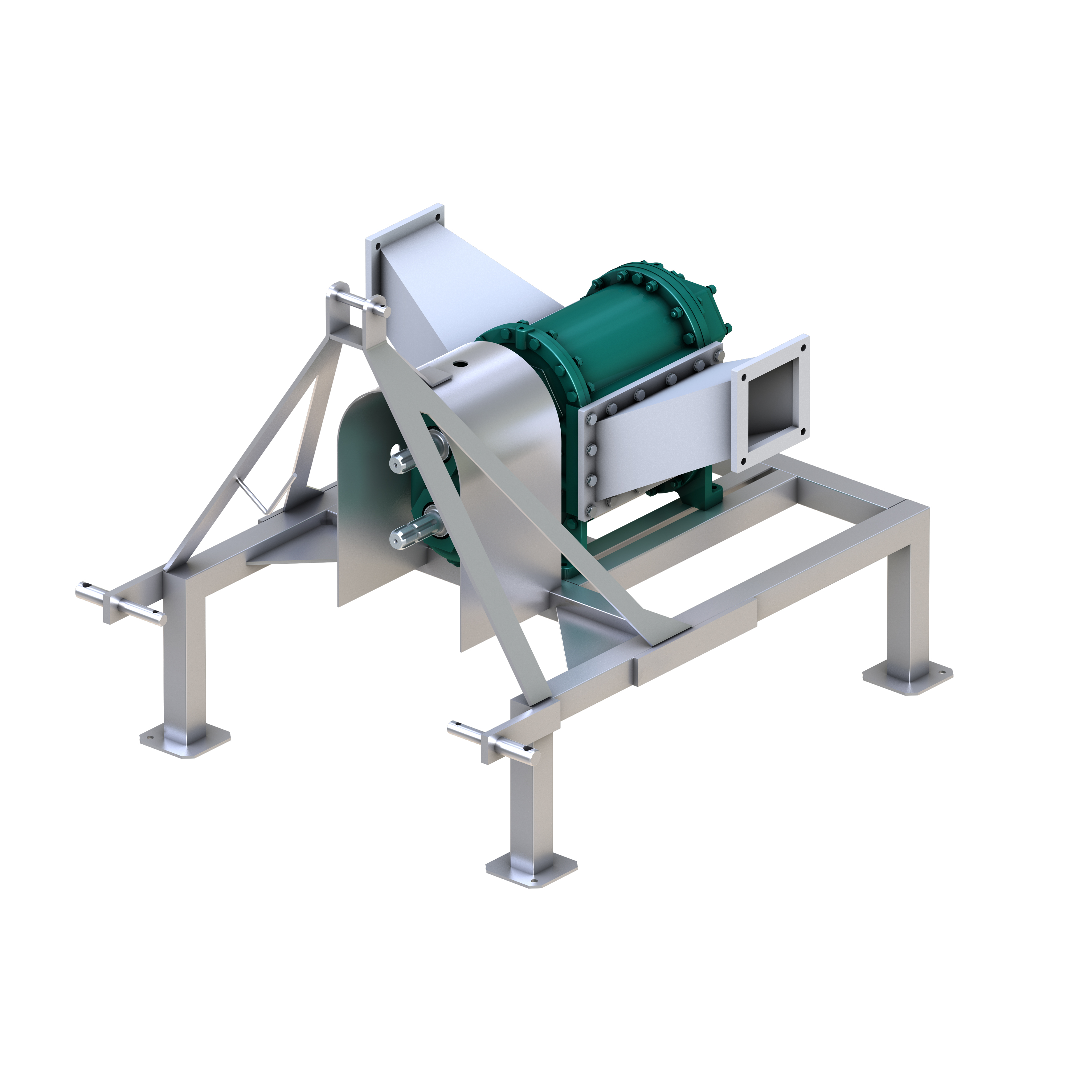

Schlepperantrieb, max. Betriebsdruck 5 bar

Typ Hub-Vol. Welle Ø Max. Betriebs-druck Max. Fördermenge* Max. Drehzahl
D-SW-70 Baugröße 70-420
  l/U mm bar m³/h l/min U/min
70 1,25 60 5 41 676 540
140 2,50 60 5 81 1.352 540
210 3,76 60 5 122 2.028 540
280 5,05 60 5 162 2.704 540
350 6,26 60 5 203 3.380 540
420 7,51 60 5 243 4.056 540

* theoretische Fördermenge

Typ A B C D Gewicht
  mm mm mm mm kg
D70 158 369 171 102 ca. 100
D140 228 404 206 172 ca. 120
D210 298 439 241 242 ca. 150
D280 378 479 281 322 ca. 170
D350 448 514 316 392 ca. 190
D420 518 549 351 462 ca. 210
Leistungsdiagramm

Die Fördermenge (Volumenstrom in m³) ist abhängig von der Dichte und der Viskosität der Flüssigkeit, der Art und dem TS-Gehalt der Gülle (Fütterung der Tiere), der Förderhöhe und Strecke, sowie dem Rohrleitungsdurchmesser.
